Barreras Mixtas H2

BARRERAS MIXTAS METAL MADERA /NIVEL DE CONTENCIÓN H2

BARRERAS H2: T40–TM40.

Constituida pordos medios rollizos (baranda), reforxados con perfiles de acero en U en la parte trasera. Postes unidos a placas bases de acero apernaduras a la losa de un puente u otra estructura de hormigón. Combina la capacidad de contención del acero con los aspectos estéticos de la madera.

Nivel de contención H2

Detalles de ensayos a escala real

Norma Europea EN1317-1 y 2

Nivel de Contención
Ensayo
Velocidad de Impacto
Angulo de Impacto
Masa total del Vehículo (kg)
Energía cinñetica (kj)
Nivel de uso recomendado
H2 TB51 70 Km/h 20º 1300 kg 287.6kj Contención elevada
H2 TB11 100 Km/h 20º 900 kg 40.6kj Contención elevada

Ancho de trabajo

Modelo
Nivelde Contención
Ancho del Trabajo (w)
Clase de Severidad
T40 4M H2 W5 (1.50m) B (ASI ≤ 1.4)
TM40 4M H2 W5 (1.70m) A

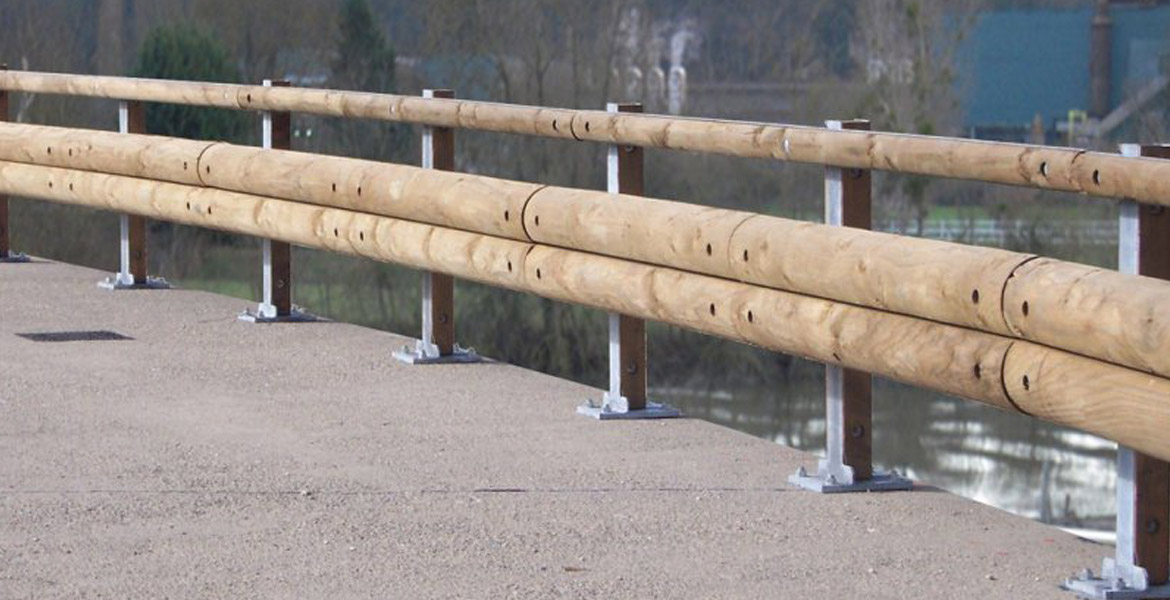

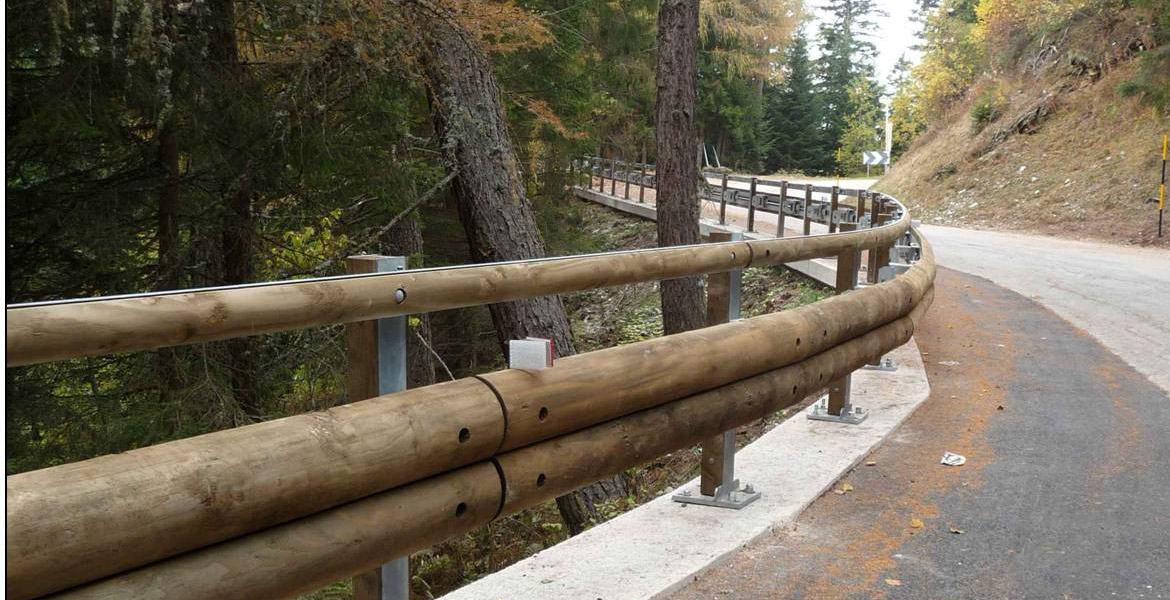

Barrera T40 4MS2BP H2-W5

Constituida por dos medios rollizos (baranda) de diámetro 22cm y de longitud 4m ó 2m según sea el caso, reforxados con perfiles de acero en U en la parte trasera. Misma concepción que la T40, sustituyendo los postes hincados por postes unidos a placas bases de acero apernaduras a la losa de un puente u otra estructura de hormigón. Combina la capacidad de contención del acero con los aspectos estéticos de la madera.

  • 2 Semi rollizos de madera: Ø 22 cm
  • Longitud de baranda: 4m o 2m
  • Postes: cada 2m
  • Altura: 85cm (generadora superiorde la baranda)
  • Reforzado con un perfil de acero en U en la parte trasera
  • Ancho de trabajo: W5=1,50m
  • Utilización para puentes

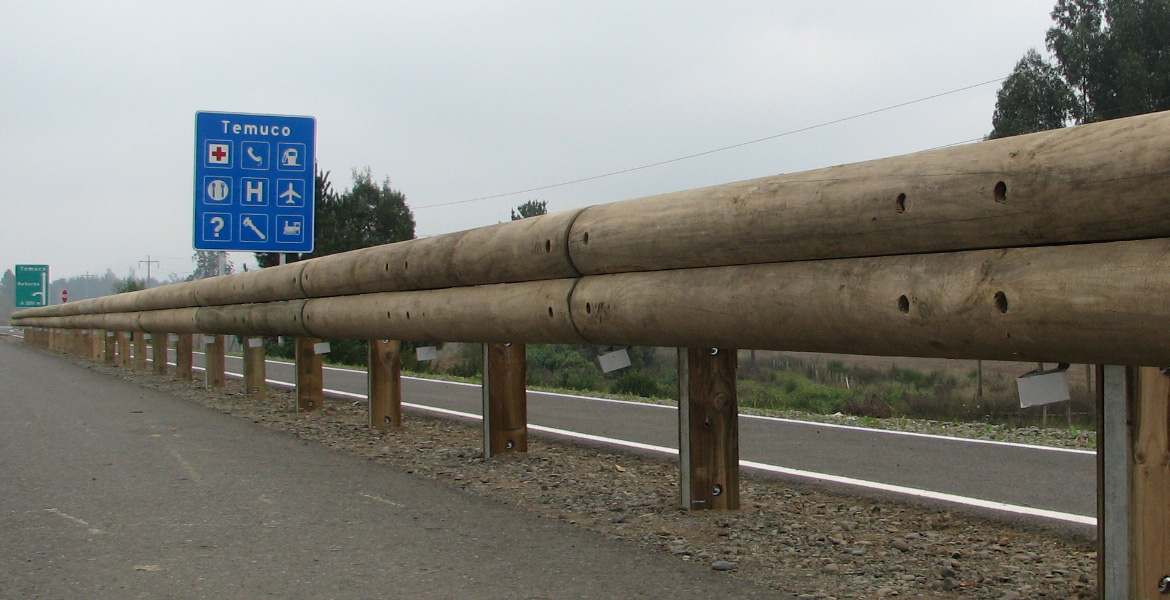

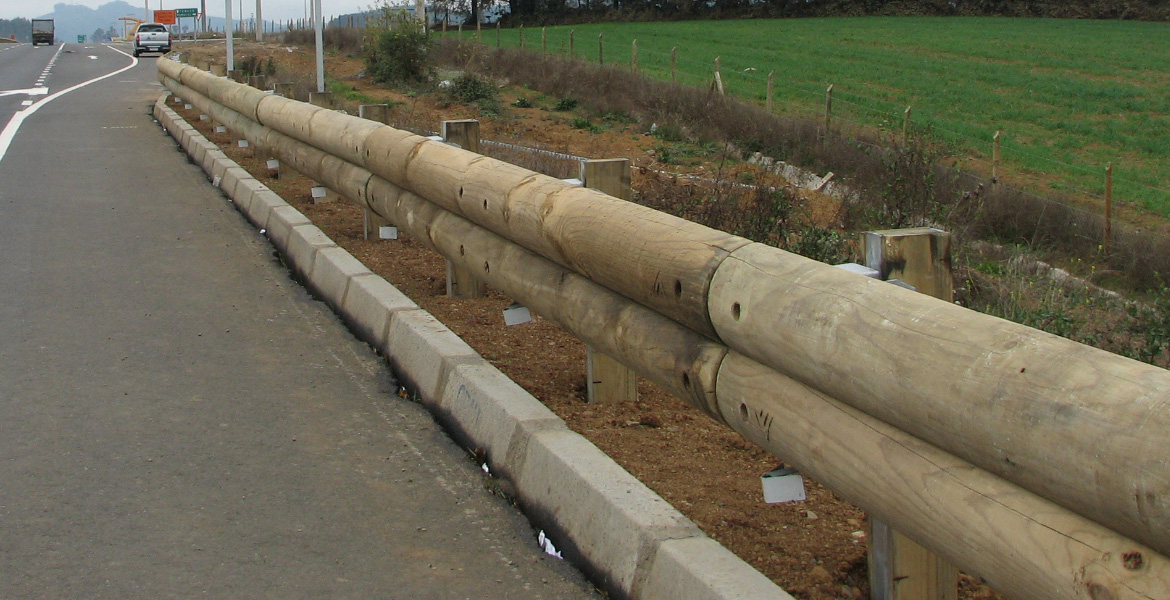

Barrera TM40 4MS2BL H2-W5

Constituida por dos medios rollizos (baranda) de diámetro 22cm y de longitud 4m ó 2m según sea el caso, reforxados con perfiles de acero en U en la parte trasera. Responde al doble objetivo de contención de los vehículos pesados (nivel H2).

Utiliza las propiedades estéticas ymecánicas de frenado y amortiguación de la madera, combinadas con la capacidad de contención del acero.

  • 2 Semi rollizos de madera: Ø 22 cm
  • Longitud de baranda: 4m o 2m
  • Postes: cada 2m
  • Altura: 85cm (generadora superiorde la baranda)
  • Reforzado con un perfil de acero en U en la parte trasera
  • Ancho de trabajo: W5=1,50m
  • Transito de vehículos pesados
