Barreras Mixtas N2

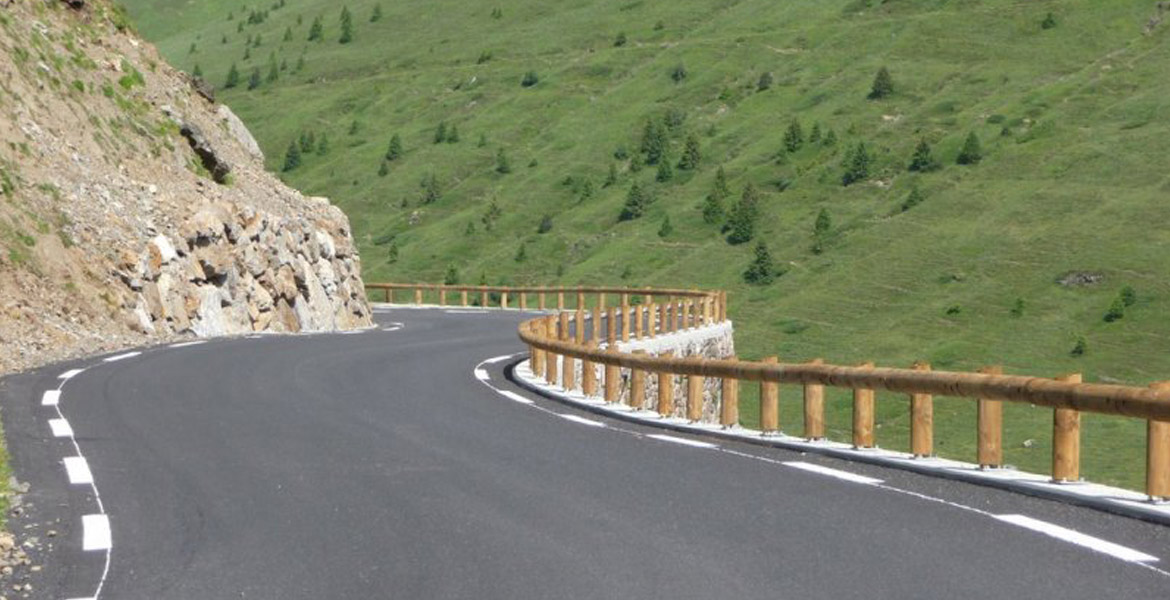

BARRERAS MIXTAS METAL MADERA /NIVEL DE CONTENCIÓN N2

BARRERAS N2: T18–TM18–T22.

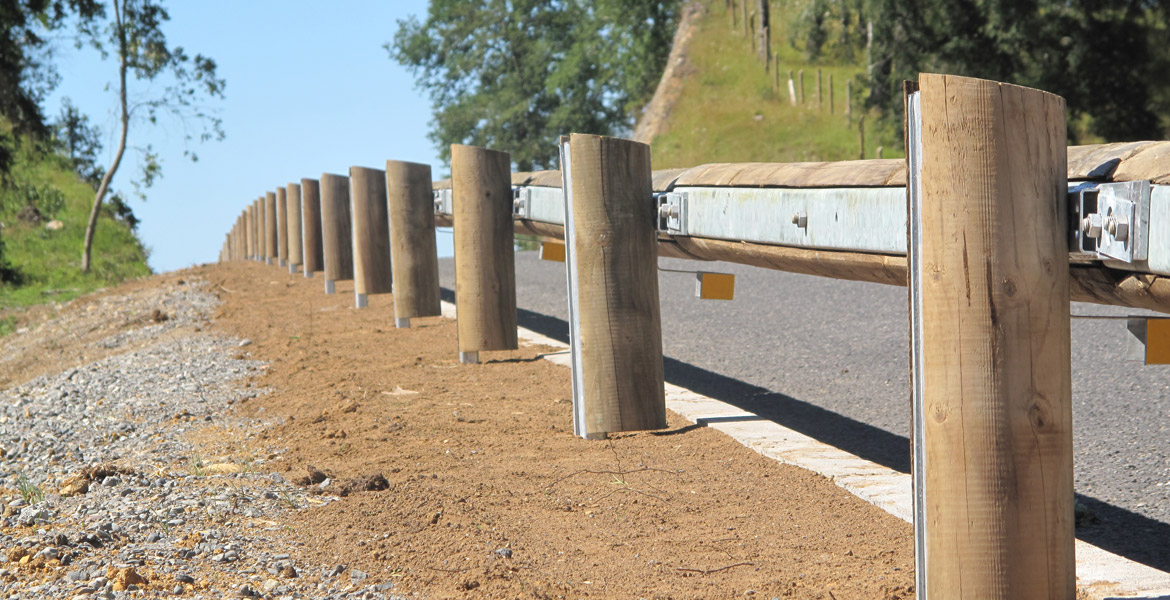

Se compone de un rollizo de madera con un diámetro de 18 cm, longitud 4m o 2m reforzado con un perfil de acero en U en la parte trasera.

Soporte metálico C100 con separador de madera. Un poste cada 2 metros (W5) o 4 metros (W7). De nivel de contencion N2, nuestras barreras se han ensayado según las exigencias de la norma EN 1317-1 y 2.

Nivel de contención N2

Detalles de ensayos a escala real

Norma Europea EN1317-1 y 2

Nivel de Contención
Ensayo
Velocidad de Impacto
Angulo de Impacto
Masa total del Vehículo (kg)
Energía cinñetica (kj)
Nivel de uso recomendado
N2 TB32 110 Km/h 20º 1500 kg 81.9kj nivel liviano
N2 TB11 100 Km/h 20º 900 kg 40.6kj nivel liviano

Ancho de trabajo

Modelo
Nivelde Contención
Ancho del Trabajo (w)
Clase de Severidad
T18 4M N2 W7 (2.30m) A (ASI ≤ 1.0)
TM18 4M N2 W5 (1.70m) A (ASI ≤ 1.0)
T22 4M N2 W6 (1.9m) A (ASI ≤ 1.0)


Barrera T18 4M N2-A-W7

Baranda con un diámetro de 18cm y una longitud 4m, reforzada con un perfil de acero U en la parte trasera.

Utiliza las propiedades estéticas y mecánicas de frenado y amortiguación de la madera, combinadas con la capacidad de contención del acero.

  • Rollizo de madera: Ø 18 cm
  • Longitud de baranda: 4 m
  • Postes: cada 4m (baranda y abatidos)
  • Altura: 70cm (generadora superiorde la baranda)
  • Reforzado con un perfil de acero en U en la parte trasera
  • Soporte metálico C100 con separador de madera: cada 4m
  • Ancho de trabajo: W7=2,30m
  • Madera tratada a vacio y presión

Barrera TM18 4M N2-A-W5

Baranda con un diámetro de 18cm y una longitud 4m, reforzada con un perfil de acero U en la parte trasera.

Utiliza las propiedades estéticas y mecánicas de frenado y amortiguación de la madera, combinadas con la capacidad de contención del acero.

  • Rollizo de madera: Ø 18 cm
  • Longitud de baranda: 4 m
  • Postes: cada 4m (baranda y abatidos)
  • Altura: 70cm (generadora superiorde la baranda)
  • Reforzado con un perfil de acero en U en la parte trasera
  • Soporte metálico C100 con separador de madera: cada 4m
  • Ancho de trabajo: W5=1,70m
  • Madera tratada a vacio y presión

Barrera T22 4M N2-A-W6

En el caso de curvas de radio bajo, se recomienda usar una variante con baranda de 2m, la T18 2M, de mismo nivel de contención (N2) y ancho de trabajo (W5) que la T18 4MS2, lo que permite facilitar la instalación.

  • Rollizo de madera: Ø 18 cm
  • Longitud de baranda: 4 m
  • Postes: cada 4m (baranda y abatidos)
  • Altura: 70cm (generadora superiorde la baranda)
  • Reforzado con un perfil de acero en U en la parte trasera
  • Soporte metálico C100 con separador de madera: cada 4m
  • Ancho de trabajo: W6=1,9m
  • Madera tratada a vacio y presión
